本項目選擇的是面向數據中心基礎設施管理推出的新一代數據中心管理系統，實現對數據中心基礎設施層的動力、環境、視頻、門禁等設備的實時數據、設備狀態、告警等的管理。
同時支持各種機房視圖和報表展現，用戶可方便查看機房設備實時狀態。使機房具備 24 小時無人值守的水平。
★采用“集中管控”模式，整個系統分為三層：現場采集中心、集中監控中心、遠程管理。滿足設備RS232、RS485、SNMP、TCP等多種設備接口接入。

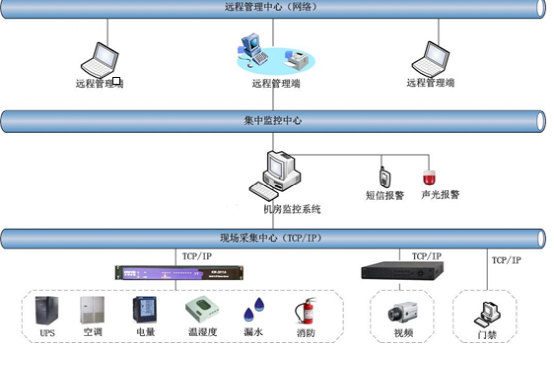

機房監控系統結構拓?fù)鋱D如下：
1、監控內容
UPS監測系統
UPS是機房?jī)?nèi)重要設備的強大后盾，如果UPS不能穩定工作，對機房?jī)?nèi)的重要設備的正常運行帶來影響，電壓不穩或突然斷電，都將大大縮短設備的使用壽命，所以對UPS的監控顯得由為重要。通過UPS廠家提供的智能通訊接口及通訊協議，實時地監視UPS整流器、逆變器、電池、旁路、負載等各部分的運行狀態與參數。系統可全面診斷UPS運行狀況，實時監視UPS的各種參數。對于重要的參數，可作曲線記錄，查詢一年內的曲線，并可顯示選定某天的最大值，最小值，使管理人員對UPS的狀況有全面的了解。系統一旦監測到有報警或參數越限，將自動切換到相關的運行畫面。越限參數將變色，并通過短信、聲光等報警方式及時通知相關人員。為防止意外操作或操作不當引起電路中斷或不穩，監控系統對UPS只監不控。
供配電監測系統
系統采用采集智能配電柜的智能通訊接口及通訊協議，系統可全面檢測機房配電柜的電源參數，例如三相電壓、電流、頻率、功率因數、有功功率、無功功率。系統管理員和操作員可以通過歷史曲線圖查看到每天的電壓、頻率、有功、無功的最大值、最小值、當前值及電壓、電流峰值。使用戶能清楚地知道三相電壓、電流是否均衡。當電源參數超過機房設備的安全電源要求時，系統即可提供及時的報警以便管理員及時地采取措施，同時通過供電參數的歷史曲線可方便查看用戶實際供電的品質，為用戶合理地管理數據中心供電提供科學的依據。
精密空調監控系統
精密空調為機房創造符合要求的溫濕度環境。為及時全面掌握精密空調的運行狀況，系統通過精密空調廠家提供智能通訊接口及通訊協議，管理人員可通過監控系統對空調進行統一控制和管理，監控空調各部件（如壓縮機、風機、加熱器、加濕器、去濕器、濾網等）的運行狀態與參數，并可通過軟件在系統上或通過網絡遠程修改空調設置參數（溫度、濕度等），實現空調的遠程開關機。系統一旦監測到有報警或參數越限，將自動切換到相關的運行畫面。越限參數將變色，并通過短信、聲光等報警方式及時通知相關人員。對重要參數，可作曲線記錄，用戶可通過曲線記錄直觀地看到空調機組的運行品質。
漏水監測系統
由于地板下強電、弱電、地線、電纜縱橫交錯，一旦漏水，后果將不堪設想。機房漏水危害大，又不容易發現，對機房的漏水狀態進行實時的檢測是十分必要的。根據用戶的要求、場地的情況及為了方便用戶今后的維護.本次系統中采用接點式漏水檢測設備，本次方案將在最容易出現漏水的空調周圍敷設漏水繩，共2套。一旦有水泄漏碰到漏水繩，漏水繩上的監測點通過控制器將信號輸?shù)奖O(jiān)控服務器，監控界面自動切換到漏水監測畫面上，同時系統將在第一時間報警并及時通知有關管理人員排除漏水故障。
溫濕度監測系統
由于氣流及設備分布的影響，機房?jī)?nèi)溫濕度值會有較大的區別，根據機房實際面積及冷熱通道布局，將在機房安裝4個溫濕度傳感器。檢測機房?jī)?nèi)的溫、濕度。一旦機房實際溫、濕度值越限，系統遠程界面將自動彈出報警界面，同時可發出聲光、短信等通知，提示管理員通過調節空調溫、濕度值給機房設備提供最佳運行環境。并且還可以將一段時間內機房里的溫濕度值通過歷史曲線直觀地表現出來，以方便管理人員進行查看。同時可以根據管理人員要求訂制報表，以作分析依據。
視頻監控系統
由于機房?jī)?nèi)系統繁多，人員出入也較為復雜，因此視頻監控系統對整個機房的突發事件及事后取證將提供不可估量的作用。采用數字監控系統對整個視頻進行管理、圖像偵測、識別、控制、存儲以及檢索。根據機房的需要及設備擺放位置共布置4個視頻采集點，采用數字高清攝像機，通過硬盤錄像機進行存儲。監控系統通過集成硬盤錄像機達到對視頻系統的無縫集成。管理人員通過WEB界面實現對視頻的統一查看及視頻回放。具體實現功能：
«監控系統畫面可顯示其他子系統的實時數據，例如溫濕度、電壓、電流等數據，以上數據信息可以動態實時顯示在圖像中，并錄入視頻文件。便于數據分析和圖像分析結合處理。
«錄像功能：監控系統作為一個成熟的監控系統，已經無縫集成了硬盤錄像系統的所有功能，可分別對每路攝像機設置不同的錄像方式，錄像數據壓縮后存儲在硬盤上，可隨時查看任意時段的錄像資料；允許用戶為每路攝像機自由設置錄像方式?？深A(yù)置節假日模式，節假日時，系統按節假日模式運行。可任意分割視頻畫面大小，且可設置特殊錄像時間，滿足用戶的特殊時間要求。實現全天候自動監控及錄像，無需人工干預，從而達到無人職守的目的。
«壓縮方式：視頻信號采用了MPEG-4（H.264）的壓縮方式，磁盤滿后將自動刷新，使管理人員可輕松方便地實現各種資料的管理工作。視頻信息采用先進的流媒體格式，使監控、錄像、回放、網絡傳輸同步進行，監控畫連續、流暢、無雪花和抖動現象。并且根據用戶不同的網絡狀況，系統可采用TCP/IP點對點、UDP單播、組播、多播等不同的傳輸方式，以便最大限度地減輕用戶的網絡壓力，保證視頻信息的有效傳輸。
«智能搜索功能：可精確定位到任意一天的任意一分鐘，具有很好的回放效果。并且在進行歷史視頻回放時，各視頻記錄文件之間實現了無縫連接，無間隙感。多窗口圖像布局可以隨意定義，最多支持30*30的方陣顯示視頻圖像。在同一顯示器中可實時顯示多路畫面，雙擊鼠標就可實現單路畫面與多路畫面間的切換。
«移動偵測：本系統具有自動偵測圖像移動并報警的功能。同時，移動報警的靈敏度以及報警的恢復靈敏度可由用戶根據實際需要自由調整，以滿足不同的移動報警要求。當畫面移動達到報警精度時，監控畫面將變色閃爍，提醒管理人員注意，以便進行及時處理。
«同步顯示：監控、記錄、回放、網絡傳輸同步進行可在一個顯示器上同時實時監控和記錄最多24路視頻信號。在記錄和監控的同時，還可以回放任一時刻的錄像。能滿屏顯示某個畫面，或者同時顯示多達24路的監控畫面，雙擊鼠標，就可實現切換兩種模式的切換。
«預存功能：系統具有報警記錄預存功能，用戶可以預置報警預存時間，一旦報警事件發生，系統自動切換到發生報警區域的攝像機圖像，將按預存時間提前記錄事件過程，可以科學地記錄事件的全過程。
«聯動功能：視頻系統通過與系統主平臺接口通訊，與門禁系統、防盜、消防等子系統集成后，能自動識別并響應其它系統的報警信號，協調運行。如門禁系統刷卡聯動視頻錄像；防盜系統報警聯動視頻錄像等。
門禁系統
1）門禁系統要求：
為使管理人員進出機房區域更安全，更有效，同時防范其他人員進入機房破壞設備等。需要對機房入口門的進出實行門禁控制。門禁監控系統必須具備以下功能：
監測報警：實時監測門禁系統中各種設備運行狀態以及故障狀態的情況；自動記錄人員進出情況包括：人名、所進出門區名稱、進出時間等；
日志管理：系統自動記錄門禁系統的操作日志、系統日志、報警日志、通行日志（通行記錄內容包括：時間、區域、人員卡號、進入方式），并通過相應的記錄查詢程序進行事件信息查詢。
聯動控制：可以與其它系統進行聯動控制，并可進行自定義聯動關系。例如：消防系統發生報警時，可設置為手動或自動打開所有門禁。
門禁監控：可管理4個門、支持四組15.6萬用戶數據、25萬筆事件記錄、提供4組開門繼電器、支持消防聯動匪警聯動、4組出門開關、4組門磁開門、8組Wiegand讀卡器接口，提供RS485接口TCP/IP接口。支持DC9V至14V工作電壓、工作電流< 280mA。
a門禁讀卡設備
規格：支持2000個指紋、ID卡，支持指紋、讀卡、密碼三種開門模式、支持門磁報警、可作為WG26指紋讀卡器、可以使用U盤數據備份與數據互拷。
通訊方式：RS-485和韋根通訊
b、鎖具（電磁/控+機械鎖具）、門磁、門夾、出門按鈕、門禁電源
c、門禁管理軟件
機房出入設置門禁系統，人員進門采用密碼+刷卡識別方式，出門采用出門按鈕方式，對出入人員進行權限認定、登記。
門禁系統要求動力與環境監控系統、消防系統聯動。

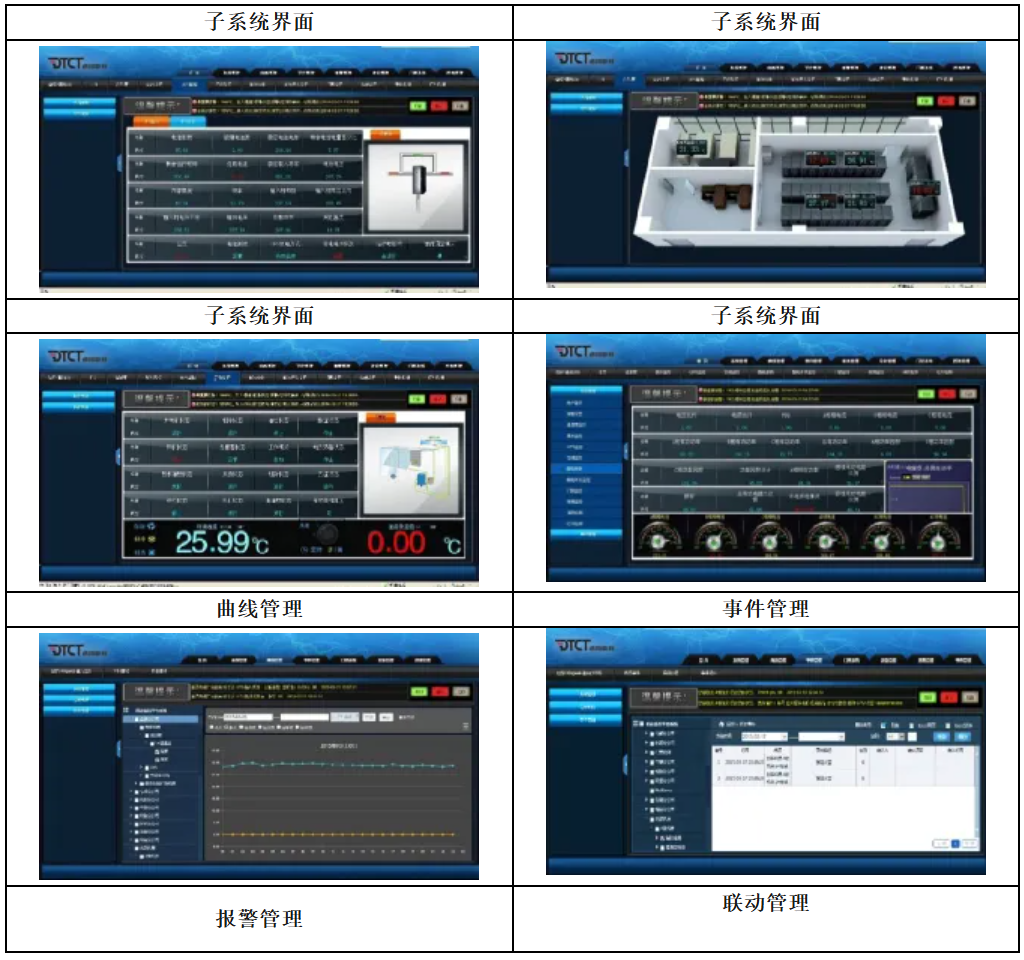

系統界面
